ट्रूनियन माउंटेड बॉल वाल्व क्या है और यह औद्योगिक प्रवाह नियंत्रण में क्यों महत्वपूर्ण है?

ट्रूनियन माउंटेड बॉल वाल्वआधुनिक औद्योगिक प्रवाह नियंत्रण प्रणालियों में महत्वपूर्ण भूमिका निभाते हैं, विशेष रूप से उच्च दबाव, बड़े व्यास और लंबी दूरी की पाइपलाइन अनुप्रयोगों में। फ्लोटिंग बॉल वाल्व की तुलना में, यह वाल्व प्रकार बेहतर स्थिरता, कम ऑपरेटिंग टॉर्क और बढ़ी हुई सीलिंग विश्वसनीयता प्रदान करता है। चूंकि तेल और गैस, पेट्रोकेमिकल प्रसंस्करण, एलएनजी और बिजली उत्पादन जैसे उद्योग उच्च सुरक्षा और दक्षता मानकों की मांग कर रहे हैं, ट्रूनियन माउंटेड बॉल वाल्व की संरचना, प्रदर्शन और चयन तर्क को समझना तेजी से महत्वपूर्ण हो जाता है।

लेख सारांश

यह व्यापक मार्गदर्शिका बताती है कि ट्रूनियन माउंटेड बॉल वाल्व क्या है, यह कैसे काम करता है, यह कठिन परिस्थितियों में पारंपरिक फ्लोटिंग बॉल वाल्व से बेहतर प्रदर्शन क्यों करता है, और किसी को चुनते समय किन कारकों पर विचार किया जाना चाहिए। लेख में Google EEAT सिद्धांतों और पेशेवर औद्योगिक वाल्व प्रथाओं का पालन करते हुए अनुप्रयोगों, मानकों, सामग्रियों, रखरखाव और अक्सर पूछे जाने वाले प्रश्नों को भी शामिल किया गया है।

विषयसूची

• ट्रूनियन माउंटेड बॉल वाल्व क्या है?
• ट्रूनियन माउंटेड बॉल वाल्व कैसे काम करता है?
• ट्रूनियन माउंटेड बॉल वाल्व अधिक स्थिर क्यों है?
• प्रमुख संरचनात्मक घटक क्या हैं?
• कौन से उद्योग ट्रूनियन माउंटेड बॉल वाल्व का उपयोग करते हैं?
• इसकी तुलना फ्लोटिंग बॉल वाल्व से कैसे की जाती है?
• कौन सी सामग्रियां और मानक आमतौर पर उपयोग किए जाते हैं?
• सही ट्रूनियन माउंटेड बॉल वाल्व का चयन कैसे करें?
• अक्सर पूछे जाने वाले प्रश्नों

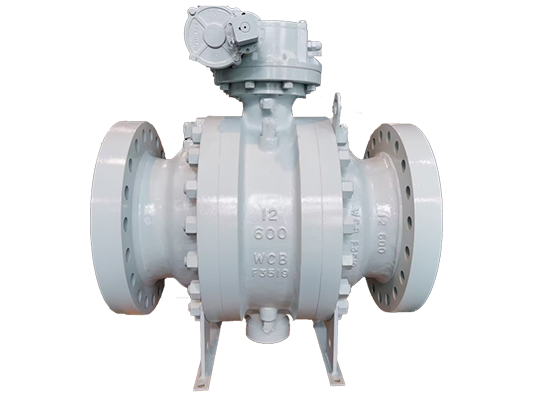

ट्रूनियन माउंटेड बॉल वाल्व क्या है?

ट्रूनियन माउंटेड बॉल वाल्व एक प्रकार का क्वार्टर-टर्न वाल्व है जिसमें गेंद ऊपर और नीचे दोनों तरफ ट्रूनियन (शाफ्ट सपोर्ट) द्वारा यांत्रिक रूप से लगी होती है। फ्लोटिंग बॉल वाल्व के विपरीत, गेंद दबाव में नहीं चलती है। इसके बजाय, सीटें सीलिंग प्राप्त करने के लिए गेंद की ओर बढ़ती हैं।

यह डिज़ाइन गेंद और सीटों के बीच घर्षण को काफी कम कर देता है, जिससे ट्रूनियन माउंटेड बॉल वाल्व उच्च दबाव, बड़े-बोर पाइपलाइन सिस्टम के लिए आदर्श बन जाते हैं। इनका निर्माण व्यापक रूप से पेशेवर वाल्व आपूर्तिकर्ताओं द्वारा किया जाता है जैसेझेजियांग लियानगी वाल्व कं, लिमिटेड, अंतरराष्ट्रीय मानकों का अनुपालन और दीर्घकालिक परिचालन विश्वसनीयता सुनिश्चित करना।

ट्रूनियन माउंटेड बॉल वाल्व कैसे काम करता है?

ट्रूनियन माउंटेड बॉल वाल्व का कार्य सिद्धांत स्प्रिंग-लोडेड या दबाव-सहायता वाली सीटों के साथ संयुक्त एक निश्चित बॉल संरचना पर आधारित है। जब वाल्व बंद होता है, तो लाइन का दबाव अपस्ट्रीम सीट को गेंद के खिलाफ धकेलता है, जिससे तंग सीलिंग सुनिश्चित होती है। कम दबाव पर भी सीलिंग बनाए रखने के लिए डाउनस्ट्रीम सीट को स्प्रिंग-एनर्जेटिक किया जा सकता है।

• गेंद को ऊपरी और निचले ट्रूनियन द्वारा स्थिति में तय किया जाता है
• वाल्व सीटें गेंद के खिलाफ सील करने के लिए अक्षीय रूप से चलती हैं
• दबाव की परवाह किए बिना ऑपरेटिंग टॉर्क कम रहता है
• डबल ब्लॉक और ब्लीड (डीबीबी) कार्यक्षमता अक्सर उपलब्ध होती है

यह तंत्र लंबे सेवा चक्रों के दौरान सुचारू संचालन, कम घिसाव और लगातार सीलिंग प्रदर्शन सुनिश्चित करता है।

ट्रूनियन माउंटेड बॉल वाल्व अधिक स्थिर क्यों है?

स्थिरता ट्रूनियन माउंटेड बॉल वाल्व के सबसे महत्वपूर्ण लाभों में से एक है। क्योंकि गेंद यांत्रिक रूप से समर्थित है, यह उतार-चढ़ाव वाले दबाव या तापमान की स्थिति में नहीं हिलती है।

प्रमुख स्थिरता लाभों में शामिल हैं:

• उच्च दबाव में न्यूनतम विरूपण
• सीलिंग सतहों पर कम तनाव
• विस्तारित सीट और गेंद का जीवनकाल
• महत्वपूर्ण शट-ऑफ अनुप्रयोगों में विश्वसनीय संचालन

ये विशेषताएं ट्रूनियन माउंटेड बॉल वाल्व को विशेष रूप से सुरक्षा-महत्वपूर्ण प्रणालियों जैसे ट्रांसमिशन पाइपलाइन और आपातकालीन शट-डाउन सिस्टम के लिए उपयुक्त बनाती हैं।

प्रमुख संरचनात्मक घटक क्या हैं?

ट्रूनियन माउंटेड बॉल वाल्व में कई सटीक-इंजीनियर्ड घटक होते हैं जो प्रदर्शन और स्थायित्व सुनिश्चित करने के लिए एक साथ काम करते हैं।

कौन से उद्योग ट्रूनियन माउंटेड बॉल वाल्व का उपयोग करते हैं?

अपने मजबूत डिज़ाइन और सीलिंग विश्वसनीयता के कारण, ट्रूनियन माउंटेड बॉल वाल्व कई उद्योगों में व्यापक रूप से उपयोग किए जाते हैं।

• तेल और गैस ट्रांसमिशन पाइपलाइन
• पेट्रोकेमिकल और रासायनिक प्रसंस्करण संयंत्र
• एलएनजी और क्रायोजेनिक सिस्टम
• विद्युत उत्पादन सुविधाएं
• जल इंजेक्शन और उच्च दबाव उपयोगिताएँ

इनमें से कई अनुप्रयोगों के लिए एपीआई 6डी और आईएसओ 17292 जैसे मानकों के अनुपालन की आवश्यकता होती है, जिनका आमतौर पर झेजियांग लियानगी वाल्व कंपनी लिमिटेड जैसे निर्माताओं द्वारा पालन किया जाता है।

इसकी तुलना फ्लोटिंग बॉल वाल्व से कैसे की जाती है?

ट्रूनियन माउंटेड और फ्लोटिंग बॉल वाल्व के बीच अंतर को समझने से इंजीनियरों को सही समाधान चुनने में मदद मिलती है।

कौन सी सामग्रियां और मानक आमतौर पर उपयोग किए जाते हैं?

सामग्री का चयन ऑपरेटिंग माध्यम, तापमान और दबाव पर निर्भर करता है। सामान्य सामग्रियों में शामिल हैं:

• कार्बन स्टील (डब्ल्यूसीबी, ए105)
• स्टेनलेस स्टील (CF8, CF8M)
• उच्च तापमान सेवा के लिए मिश्र धातु इस्पात

ट्रूनियन माउंटेड बॉल वाल्व आमतौर पर एपीआई 6डी, एपीआई 608, आईएसओ 14313 और एएसएमई बी16.34 जैसे मान्यता प्राप्त मानकों के अनुसार डिजाइन और परीक्षण किए जाते हैं। ये मानक सुरक्षा, विनिमेयता और दीर्घकालिक विश्वसनीयता सुनिश्चित करते हैं।

वाल्व मानकों पर अतिरिक्त मार्गदर्शन के लिए, यह औद्योगिक वाल्व मानक अवलोकन देखें।

सही ट्रूनियन माउंटेड बॉल वाल्व का चयन कैसे करें?

सही वाल्व का चयन करने के लिए परिचालन स्थितियों और सिस्टम आवश्यकताओं के व्यवस्थित मूल्यांकन की आवश्यकता होती है।

1. दबाव और तापमान सीमा को परिभाषित करें
2. मीडिया विशेषताओं को पहचानें
3. आकार और कनेक्शन प्रकार की पुष्टि करें
4. आवश्यक प्रमाणपत्रों और मानकों की जाँच करें
5. स्वचालन और क्रियान्वयन आवश्यकताओं का मूल्यांकन करें

झेजियांग लियानगी वाल्व कंपनी लिमिटेड जैसे अनुभवी निर्माता के साथ काम करने से उचित चयन, अनुकूलन और बिक्री के बाद समर्थन सुनिश्चित करने में मदद मिलती है।

अक्सर पूछे जाने वाले प्रश्नों

ट्रूनियन माउंटेड बॉल वाल्व का मुख्य लाभ क्या है?

मुख्य लाभ ऑपरेटिंग टॉर्क को कम करना और सीलिंग स्थिरता को बढ़ाना है, खासकर उच्च दबाव और बड़े व्यास वाली पाइपलाइन प्रणालियों में।

ट्रूनियन माउंटेड बॉल वाल्व सीलिंग कैसे प्राप्त करता है?

सीलिंग दबाव-सहायता वाली या स्प्रिंग-लोडेड सीटों के माध्यम से हासिल की जाती है जो एक निश्चित गेंद की ओर बढ़ती हैं, जिससे अलग-अलग दबावों के तहत कसकर बंद होना सुनिश्चित होता है।

तेल और गैस पाइपलाइनों में ट्रूनियन माउंटेड बॉल वाल्व को क्यों प्राथमिकता दी जाती है?

वे उच्च विश्वसनीयता, डबल ब्लॉक और ब्लीड क्षमता और लंबी ट्रांसमिशन दूरी पर स्थिर प्रदर्शन प्रदान करते हैं।

ट्रूनियन माउंटेड बॉल वाल्व पर कौन से मानक लागू होते हैं?

सामान्य मानकों में एप्लिकेशन आवश्यकताओं के आधार पर एपीआई 6डी, आईएसओ 14313, एपीआई 608 और एएसएमई बी16.34 शामिल हैं।

ट्रूनियन माउंटेड बॉल वाल्व का सेवा जीवन कितना लंबा है?

उचित सामग्री चयन और रखरखाव के साथ, ये वाल्व मांग वाले औद्योगिक वातावरण में दशकों तक विश्वसनीय रूप से काम कर सकते हैं।
