ट्रिपल ऑफसेट बटरफ्लाई वाल्व को तीन सनकी के साथ डिज़ाइन क्यों किया गया है?

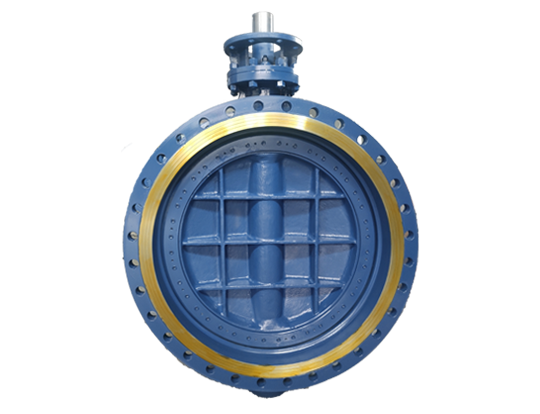

The ट्रिपल ऑफसेट बटरफ्लाई वाल्वएक औद्योगिक नियंत्रण वाल्व है जो तीन ज्यामितीय ऑफसेट के माध्यम से सीलिंग प्राप्त करता है। मुख्य सुविधा वाल्व स्टेम, वाल्व प्लेट और सीलिंग सतह का गैर-सांद्रिक लेआउट है। इसका डिजाइन लक्ष्य पारंपरिक तितली वाल्वों की घर्षण हानि और उच्च तापमान सीलिंग विफलता समस्याओं को हल करना है।

तो ट्रिपल सनकी को सुपरइम्पोज करना क्यों आवश्यक है?

एकल सनकीपन केवल घर्षण से आंशिक विघटन प्राप्त कर सकता है। ट्रिपल डिज़ाइन एक प्रगतिशील प्रभाव बना सकता है। पहली सनकी गाइड डिसेंगेशन, दूसरी सनकीपन संपर्क पथ का अनुकूलन करता है, और तीसरा सनकीपन एक आत्म-कसने वाली सील प्रदान करता है। तीनों में से एक की कमी से उच्च तापमान और उच्च दबाव के तहत अपर्याप्त सीलिंग बल या अवशिष्ट घर्षण होगा, और यह शून्य रिसाव मानक को पूरा करने में सक्षम नहीं होगा।

की संरचनाट्रिपल ऑफसेट बटरफ्लाई वाल्वरोटेशन प्रक्षेपवक्र और सीलिंग सतह को अलग करता है, ताकि धातु सीलिंग रिंग केवल समापन के क्षण में लोचदार विरूपण से गुजरती है, लंबे समय तक पहनने से बचती है। एकल सनकी वाल्व शरीर की तुलना में जो पैकिंग क्लैम्पिंग बल पर निर्भर करता है, ट्रिपल सनकी ज्यामितीय संरचना पर निर्भर करता है, जो कि सीलिंग सुदृढीकरण को प्राप्त करने के लिए ही दबाव प्रतिरोध और सेवा जीवन में काफी सुधार करता है।
